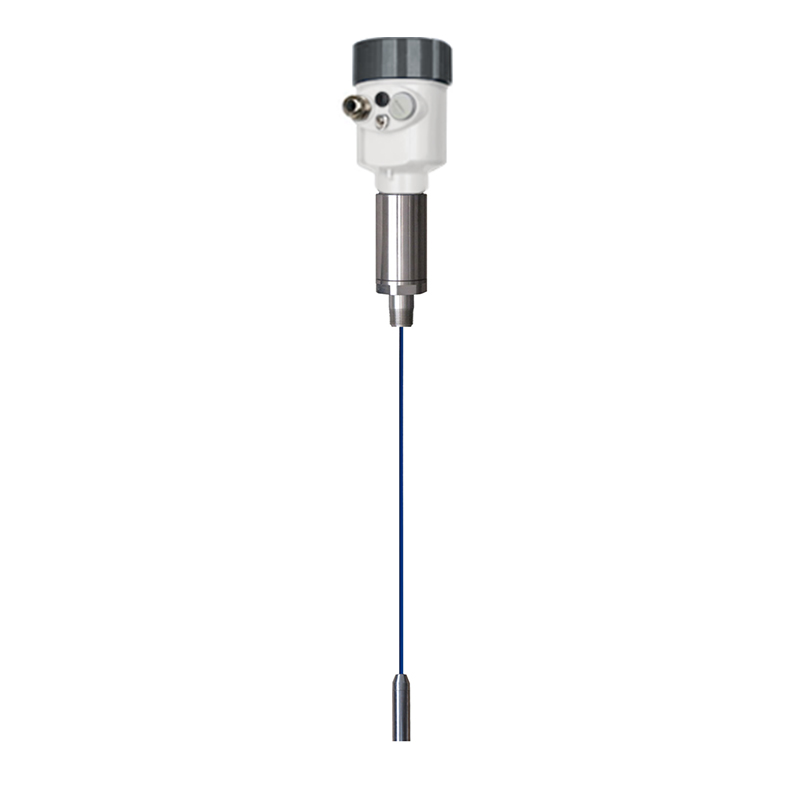

LCM54射频导纳物位计

  • 品牌 : 中仪知联

射频导纳物位计是基于射频导纳原理的连续物位测量产品。该产品具有稳定性高、灵敏度高、应用场合广泛等优点。相比传统的电容式物位计,采用模块化设计,能够简洁方便地实现仪表设定,一旦设定完成,即可正常使用并且终身免维护。使用户能够直观地了解设备运行情况,并及时处理出现的问题,在复杂的工业场合也一样安全可靠

——LCM54射频导纳物位计——


——产品简介——


射频导纳物位计是基于射频导纳原理的连续物位测量产品。该产品具有稳定性高、灵敏度高、应用场合广泛等优点。相比传统的电容式物位计,采用模块化设计,能够简洁方便地实现仪表设定,一旦设定完成,即可正常使用并且终身免维护。使用户能够直观地了解设备运行情况,并及时处理出现的问题,在复杂的工业场合也一样安全可靠。



传统的电容式物位计,随着物位上涨、物料覆盖探头,电路中探头和介质之间的电容值(导电物料场合)或者探头和管壁之间的电容值(绝缘物料场合)随之增加。由于物位的变化导致了电容桥的失衡,所以电容值的变化取决于被测物料的介电常数。然后通过对信号的检波、放大,最后输出相应的信号。然而,电容式物位仪表有一些缺点,特别是当探头有挂料的时候会严重影响测量结果。



射频导纳测量技术是具有独特优势的物位测量技术。虽然跟一般的电容式测量技术的概念很相似,但是射频导纳技术在电子单元中加入了Driving-Shield电路和斩波电路,因此能够实现阻抗和容抗的单独测量。通过物理定律计算可得,任何挂料的阻抗和容抗的大小是相等的,所以由挂料产生的影响能够被测量出来并且通过振荡电路的移相,从总的输出中消除。



射频导纳技术测量结果精度高,并且不受探头挂料的影响,是目前使用场合最广泛的一种测量技术。从低温-100℃到高温800℃、从真空到6.3MPa强压场合、从超短量程到120米超大量程,都能够正常应用,并且能够应用于不同类型的物料。


——技术参数——

应用:深井,超大范围,

可拆卸探头类型:软电缆304(可选)

电源:24 VDC 介电温度:-40~150℃

工艺压力:-0.1~1.6MPa

过程连接:3 / 4"BSPT螺纹(标准)法兰安装安装(可选)

防护等级:IP67防爆

防护等级:ExiaⅡCT6

信号输出:4.20 Ma / Hart / R / R 485 / Modbus...


——LCM54射频导纳物位计——


——技术参数——


应用:深井,超大范围,

可拆卸探头类型:软电缆304(可选)

电源:24 VDC 介电温度:-40~150℃

工艺压力:-0.1~1.6MPa

过程连接:3 / 4"BSPT螺纹(标准)法兰安装安装(可选)

防护等级:IP67防爆

防护等级:ExiaⅡCT6

信号输出:4.20 Ma / Hart / R / R 485 / Modbus...
