雷达物位计

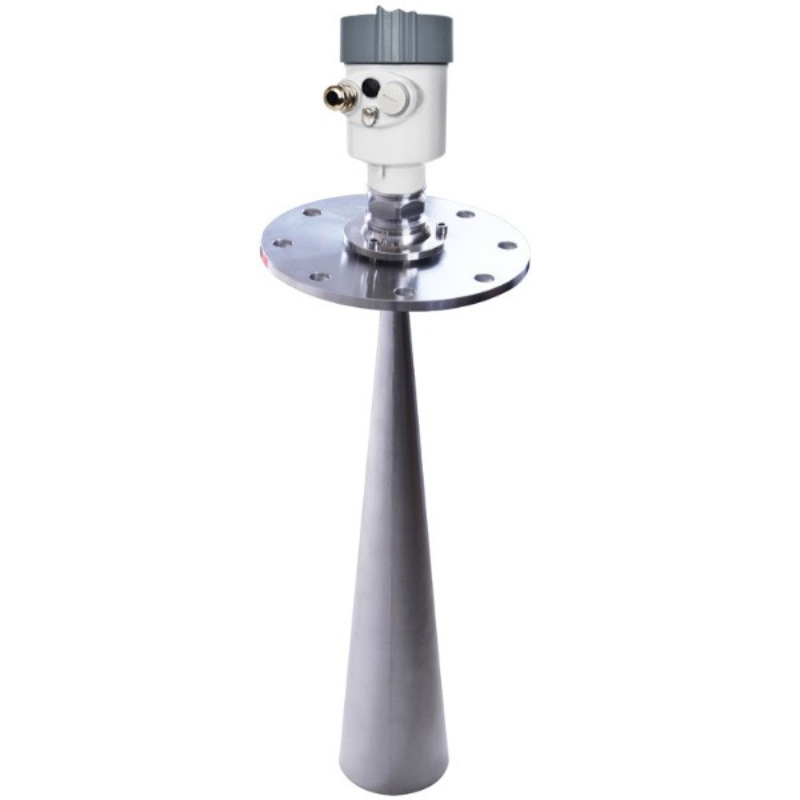

LR43 高频雷达液位计

  • 品牌 : 中仪知联

中仪知联雷达物位计LR4X系列传感器是26GHz高频雷达式物位测量仪表,测量最大距离可达80米。天线被进一步优化处理,新型快速的微处理器可以进行更高速率的信号分析处理,使仪表可以用于反应釜、固体料仓等一些复杂的测量条件。

——LR43 高频雷达液位计——


——工作原理——

雷达物位天线发射较窄的微波脉冲,经天线向下传输。脉冲波接触到被测介质表面后被反射回来再次被天线系统接收,将信号传输给电子线路部分自动转换成物位信号(因为脉冲传播速度极快,电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的)。


测量的基准面:螺纹底面或法兰的密封面。

注:使用雷达物位计时,务必保证最高料位不能进入测量盲区(图中D所示区域)。



——产品特点——

—天线尺寸小,安装方便;非接触式雷达,无磨损,无污染

—几乎不受腐蚀或泡沫的影响;几乎不受大气中水蒸气、温度和压力变化的影响。

—恶劣的粉尘环境对高频液位计的工作影响不大。

—波长更短,在倾斜的固体表面反射更好

—波束角小,能量集中,增强回波能力,有助于避免干扰。

—测量盲区更小,小罐测量可获得较好的效果。

—高信噪比,即使在切换的情况下,也能达到更好的性能

—高频是测量固体和低介电常数介质的最佳选择

—应用:固体颗粒、强粉尘等。


——产品参数——


天线材质:316L

测量范围:70米

频率范围:26GHz

精度:±15mm

介质温度:-40 至 +250 °C

工艺压力:-0.1~4.0Mpa

电源:24vDC(两线、四线可选)

信号输出:4...20mA/HART(两线/四线)/RS485/Mod总线

过程连接:法兰/支架

防护等级:IP67

防爆等级:Exia IIC T6 Ga



——LR43 高频雷达液位计——

——技术参数——

天线材质:316L

测量范围:70米

频率范围:26GHz

精度:±15mm

介质温度:-40 至 +250 °C

工艺压力:-0.1~4.0Mpa

电源:24vDC(两线、四线可选)

信号输出:4...20mA/HART(两线/四线)/RS485/Mod总线

过程连接:法兰/支架

防护等级:IP67

防爆等级:Exia IIC T6 Ga
