压力变送器PM20

品牌 : 中仪知联

中仪压力变送器PM20系列用于绝压和表压测量，压力可达600 bar n 真空稳定性和抗过载稳定性 n 高可靠性和长期稳定性

在线购买

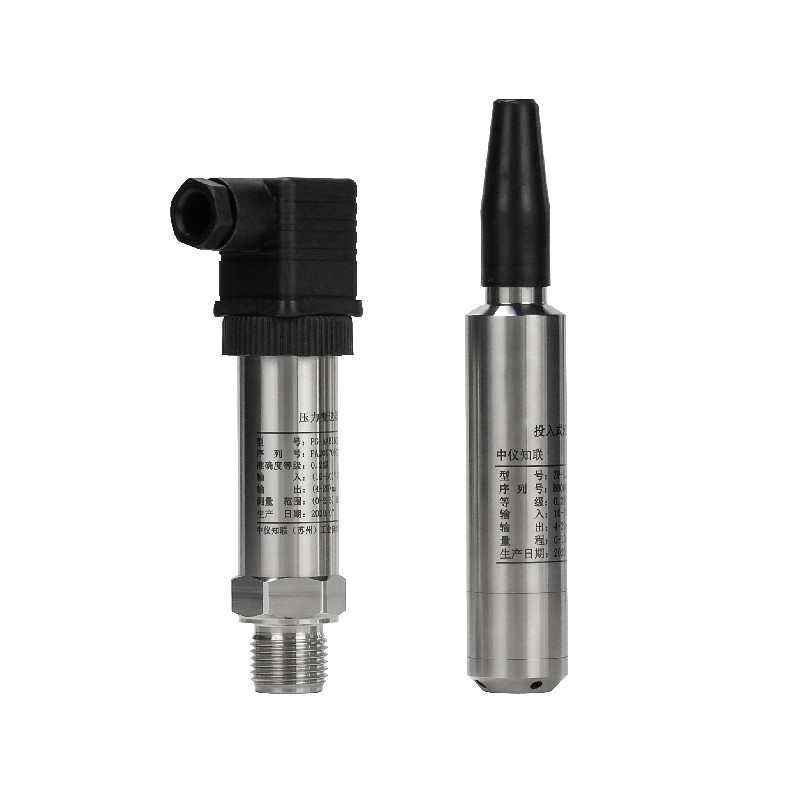

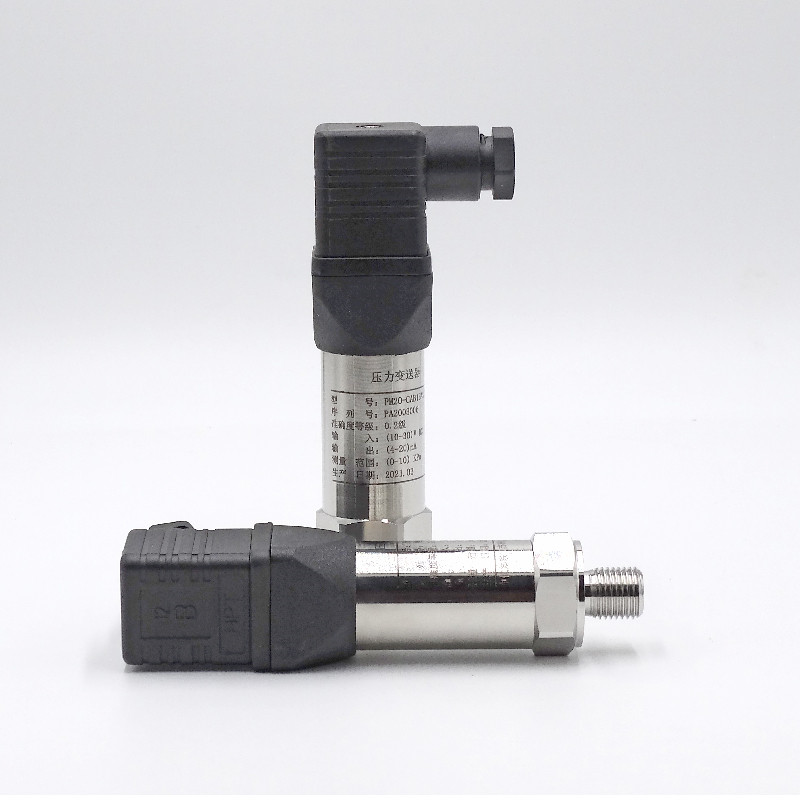

中仪压力变送器PM20

中仪压力变送器PM20系列
用于绝压和表压测量，压力可达600 bar
n 真空稳定性和抗过载稳定性
n 高可靠性和长期稳定性
n 前部过程连接

应用
PM20带多晶硅传感器，用于液体、蒸汽和气体的绝压和表压测量。过程连接可以采用内置膜片或齐平安装膜片。齐平安装型过程连接特别适用于严重污染介质或高粘度介质的测量。

功能
测量压力作用下，传感器膜片发生轻微形变。测量与压力成比例关系的形变，并将其转换为4...20 mA输出信号。压力变送器带DIN 43650/ISO 4400插头或电缆入口，用于连接至供电单元，例如：RN221N-A1 。

PM20技术参数

输出
输出信号	4...20 mA /两线制
输出信号	0...10 V/三线制
最大负载Rb	R [Ω]= (Ub -12 V) / 0.02 A b
精度
模拟量输出	参考条件符合DIN IEC 770标准；
模拟量输出	≤ 0.6 % FS （线性度包迟滞性和重现性）
环境温度的影响	相对于标称值
	零点：典型值为量程上限的(URL) 0.2% /10 K
	量程：典型值为量程上限的(URL) 0.2% /10 K
长期稳定性	< 0.15 % FS ) / 1 年
响应时间T90	6 ms
操作条件
介质温度	-25...+70 ℃
环境温度	-25...+70 ℃
环境温度	-25...+65℃
储存温度	-40...+85℃
气候等级	4K4H，符合DIN EN 60721-3标准
防护等级	IP 65，带插头
防护等级	IP 68 (5 m)，带电缆入口
抗振性	4M5，符合DIN EN 60721-3标准
电磁兼容性	(EMC)符合EN 61326标准

PM20-选型表

00	类型
	C	紧凑型压力变送器（精度0.2%）
10	认证
	A	普通型
	B	NEPSI Ex ia （本安）
	C	NEPSI Ex d （隔爆）只能选20-M N S
20	壳体+通讯接口
	A	棒状SS壳体 + M12
	B	棒状SS壳体 + 霍斯曼插头 M16
	D	棒状SS壳体 + 航空插头型
	E	棒状SS壳体 + 防水插头型
	H	迷你SS壳体
	M	铝壳体 + M20通讯接口
	N	铝壳体+ NPT1/2通讯接口
	S	不锈钢防爆壳体（研发中）
30	输出
	1	4-20mA
	2	4-20mA + 显示器
	3	0-10V
	4	0-10V + 显示器
	5	Modbus （只能选20-M N S）
	6	Modbus + 显示器（只能选20-M N S）
	7	4-20mA Hart （只能选20-M N S）
	8	4-20mA Hart + 显示器（只能选20-M N S）
	9	4-20mA + 显示器（可迁移量程）
40	量程
	BA	400mbar/40kPa/6psi 表压陶瓷压阻不可选
	BB	1bar/100kPa/15psi 表压
	BC	4bar/400kPa/60psi 表压
	BD	6bar/600kPa/90psi 表压
	BE	10bar/1MPa/150psi 表压
	BF	16bar/1.6MPa/240psi 表压
	BG	25bar/2.5MPa/375psi 表压
	BH	40bar/4MPa/600psi 表压
	BI	100bar/10MPa/1500psi 表压
	BK	400bar/40MPa/6000psi 表压
	BL	600bar/60MPa/9000psi 表压
	JA	400mbar/40kPa/6psi 绝压陶瓷压阻不可选
	JB	1bar/100kPa/15psi 绝压
	JC	4bar/400kPa/60psi 绝压
	JD	6bar/600kPa/90psi 绝压
	JE	10bar/1MPa/150psi 绝压
	JF	16bar/1.6MPa/240psi 绝压
	JG	25bar/2.5MPa/375psi 绝压
	JH	40bar/4MPa/600psi 绝压
	JI	100bar/10MPa/1500psi 绝压
	JK	400bar/40MPa/6000psi 绝压
	JL	600bar/60MPa/9000psi 绝压
	YY	客户自定义
50	膜片类型
	S	316L
	T	陶瓷压阻式，精度0.5%
	P	PFA镀层（只配法兰选项）
	H	H-C
60	过程结构
	A	普通标准型
	C	毛细灌油型…米
	T	高温散热片型
70	过程连接
	GM	M20x1.5
	PM	M20x1.5 平膜型
	FM	M20x1.5, 防腐材质
	GN	NPT1/2
	NN	NPT1/2 F内螺纹
	FN	NPT1/2, 防腐材质
	GO	G1/4
	FO	G1/4, 防腐材质
	GP	G1/2
	PP	G1/2 平膜型
	FP	G1/2 , 防腐材质
	GQ	NPT3/4
	FQ	NPT3/4, 防腐材质
	GR	G1
	FR	G1 , 防腐材质
	GS	G2
	GT	NPT1/4
	NT	NPT1/4 F内螺纹
	TA	卫生型平膜型 Tri-Clamp 1"
	TB	卫生型平膜型 Tri-Clamp 1-1/2“
	VA	VCR单接口，螺母型 1/4“
	VB	VCR单接口，螺杆型 1/4“
	VH	VCR两侧接口，螺母型 1/4“
	VI	VCR两侧接口，螺杆型 1/4“
	DA	EN/DIN 法兰 DN25 PN10-40 B1
	DB	EN/DIN 法兰 DN32 PN10-40 B1
	DC	EN/DIN 法兰 DN40 PN10-40 B1
	DD	EN/DIN 法兰 DN50 PN10-40 B1
	DE	EN/DIN 法兰 DN80 PN10-40 B1
	AA	ASME法兰 1" 300lbs RF
	AB	ASME法兰 1-1/2" 150lbs RF
	AC	ASME法兰 1-1/2" 300lbs RF
	AD	ASME法兰 2" 150lbs RF
	AE	ASME法兰 2" 300lbs RF
	AF	ASME法兰 3" 150lbs RF
	AG	ASME法兰 3" 300lbs RF
	AH	ASME法兰 4" 150lbs RF
	AI	ASME法兰 4" 300lbs RF
	HK	HG/T20592 DN25 PN10/40 RF
	HA	HG/T20592 DN50 PN10/40 RF
	HB	HG/T20592 DN63 PN10/40 RF
	HC	HG/T20592 DN80 PN10/40 RF
	HD	HG/T20615 NPS 2" Cl.150 RF
	HE	HG/T20615 NPS 3" Cl.150 RF
	HF	HG/T20615 NPS 2" Cl.300 RF
	HG	HG/T20615 NPS 3" Cl.300 RF
	YY	特殊订货
100	其它选项
	T1	金属挂牌
	K1	201安装支架
	K2	SS304安装支架
	K3	SS316安装支架
	Q1	SS304两阀组
	Q2	SS316两阀组
